Наша продукция

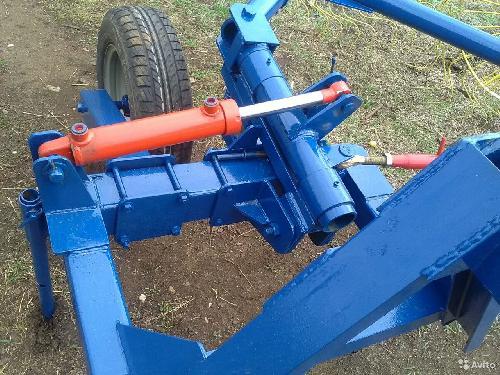

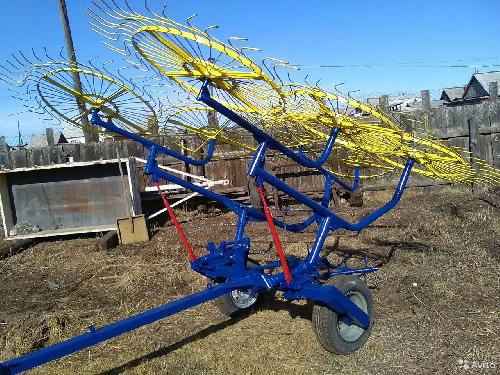

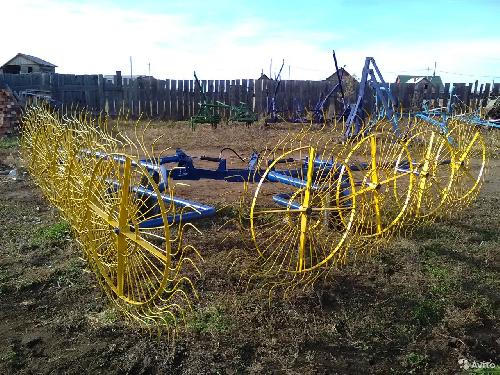

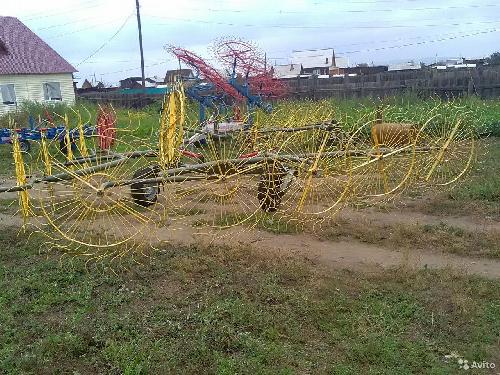

Грабли колесно пальцевые, валковые ГВВ6-2ГЦ-13К с "плавающими" дугами и шириной захвата до 8,8 метра.На каждое крыло установлено по гидроцилиндру, в связи с чем левое и правое крыло работают "независимо," тем самым улучшают регулировку давления рабочих колёс на землю и качество сгребаемой травы!Наличие ,2х гидроцилиндров позволяют одно из крыльев установить вертикально и другим производить сгребании или переворачивание сенажной массы! В процессе эксплуатации граблей были внесены следующие конструктивные изменения: на раму установлена стойка с укосиной, на которую закреплены две мощные пружины с растяжками на крылья для регулировки давления рабочих колёс на землю ! О РАБОЧИХ КОЛЁСАХ! Наши конструкции рабочие колёса в отличии от импортных предусматривают передачу нагрузки от сеннажной массы непосредственно на ступицу ра диальными лучами. Колёса проверены временем, надёжны в эксплуатации, служат более 10 лети!!! Зубъя колёс предусмотрены "плавающие". Их ход составляет до 15мм ,увеличивая тем самым долговечность зуба в 3-4раза! Применение импортных рабочих колёс с болтовым креплением зуба и передачи нагрузки на ступицу через круглый диск является самым "уязвимым"местом таких валковых граблей и болью при их эксплуатации! Производим грабли 15лет,конкурентов нет!

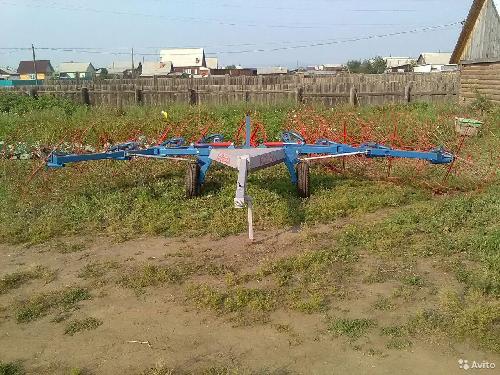

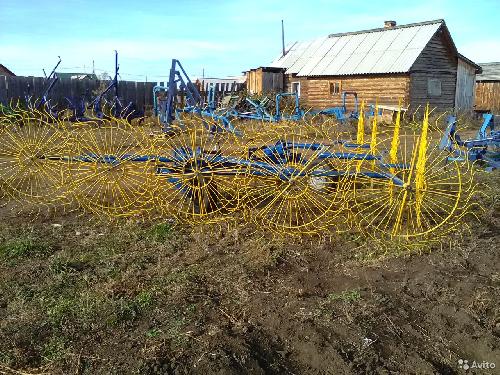

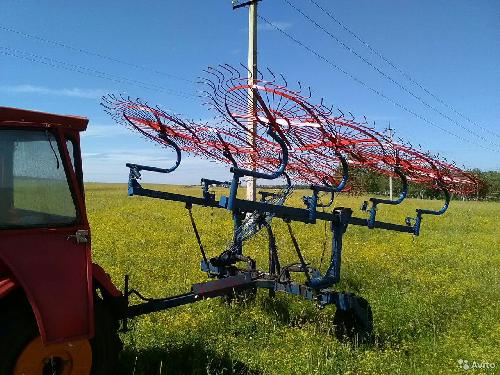

Грабли ГВВ7.2-2ГЦ-11К "Беляевские" имеют захват от 7.2 м, с одним или двумя гидроцилиндрами (два варианта),11 рабочих колёс: по 5 рабочих колёс слева и справа, плюс одно колесо посредине!.Дуги "плавающие" и могут регулировать ширину захвата граблей от 7,2метра до 7,5(7,6)метра в зависимости от урожайности травы,на усмотрение специалиста. Производим данную модель уже 15 лет ,конкурентов нет!

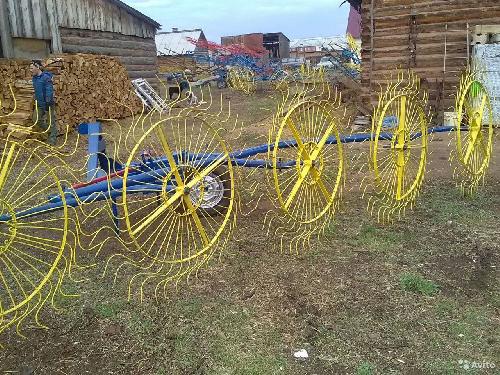

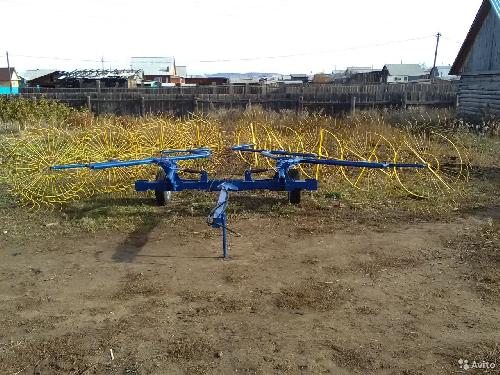

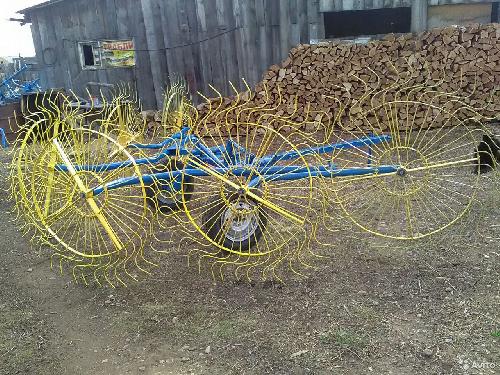

НОВЕЙШАЯ ИЗОБРЕТАТЕЛЬНАЯ МОДЕЛЬ БЕЗ АНАЛОГОВ ПО РОССИИ И ЗАРУБЕЖЬЮ !!!Представлены Грабли ворошилки ГВВ-6,5-2ГЦ-9К (5к+4к), с "ломаной" рамой (тип3) и "ПЛАВАЮЩИМИ" КРЫЛЬЯМИ!Грабли сконструированы из двух неравнобоких крыльев, состоящих, соответственно, из 4х и 5и рабочих колес.Крылья раздвигаются на "плавающих "опорных конструкциях и могут достигать ширины захвата до 6,5м. и до 1,3м в хвостовой части, не меняя угла атаки!Малое крыло выдвинуто на 60 см по ходу движения за счёт "ломаной рамы" для выравнивания передних р.колес по фронту. Конструкция граблей изобретена чтобы исключить завалы и разбрасывание травы в хвостовой части их при большой её массе и, особенно, при сгребании "тяжёлых" трав!При этом "малое" крыло подгребает траву под "большое" крыло и масса ложится в пространство между 4м и 5м рабочими колесами обоих дуг,!Изначально была сконструирована полурама,выдвинутая на 60см походу, которую заменили на "ломанную"раму.Третья модификация предусмотривает применение универсальной СуперТягиБеляева,которая ни только регулирует захват граблей,но и снимает нагрузки на сварочные узлы и металл поворотного механизма агрегата,что продляет их долговечность в 1,5 и более раза!! Конструкция рабочих колес предусматривает "плавающие" зубья с ходом их до 15мм, долговечность которых в 3-4 раза выше, чем при креплении их на болтах! ГАРАНТИЯ наших граблей более 10ЛЕТ!!!

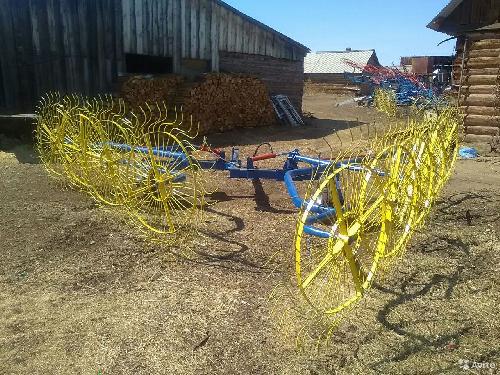

АНАЛОГОВ В РОССИИ И ЗАРУБЕЖЬЕ - НЕТ! Представлены Грабли ворошилки ГВВ-6,5-2ГЦ-9К (5к+4к) Изобретательная модель предназначена для сгребания "тяжёлых" трав большой массы!Грабли сконструированы из двух неравнобоких крыльев, состоящих из 4х и 5ти рабочих колес, которые при сгребании травы перекрывают мертвую зону. При этом большая масса "тяжёлых" трав свободно проходит в пространство между 4м рабочим колесом одного крыла и 5м рабочим колесом другого крыла, не образуя завалов!!! Крылья раздвигаются на плавающих опорных конструкциях и могут достигать ширины захвата 6,5м. Рабочие колеса имеют таотницу для смаски подшипников и "плавающие" зубья 6мм и 7мм.

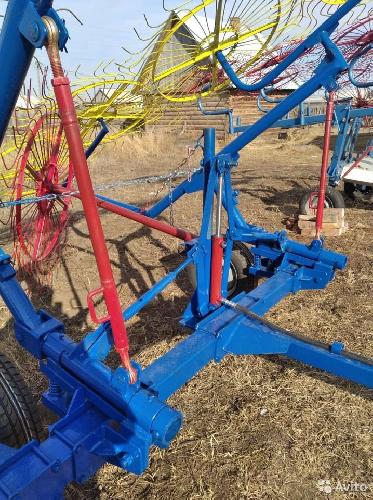

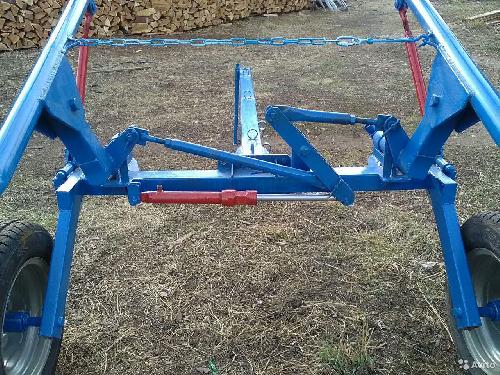

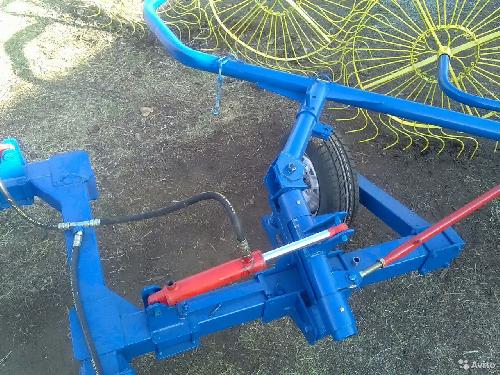

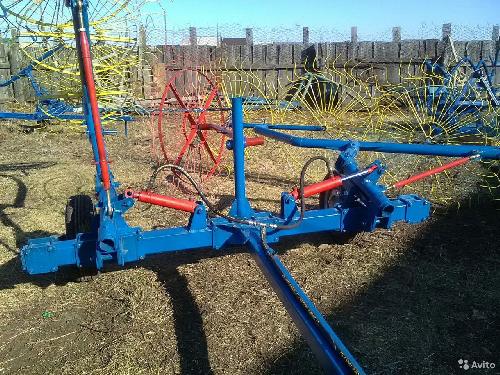

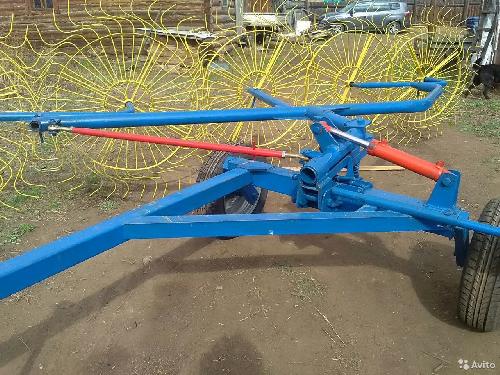

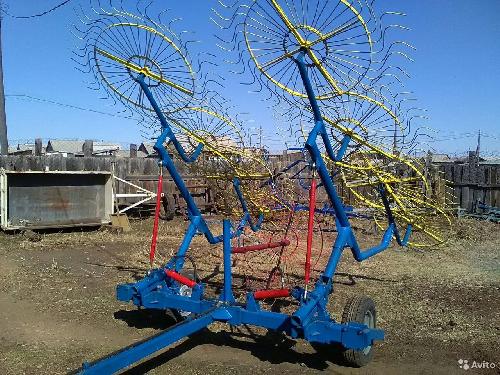

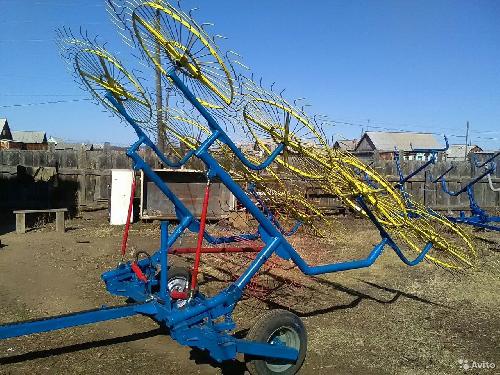

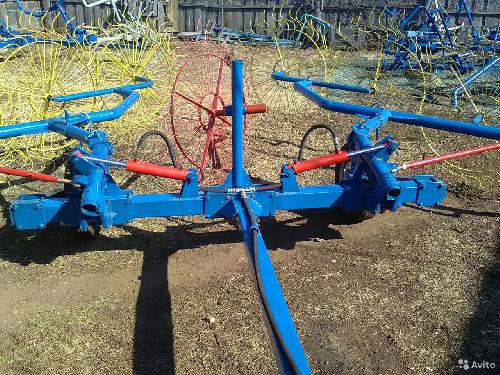

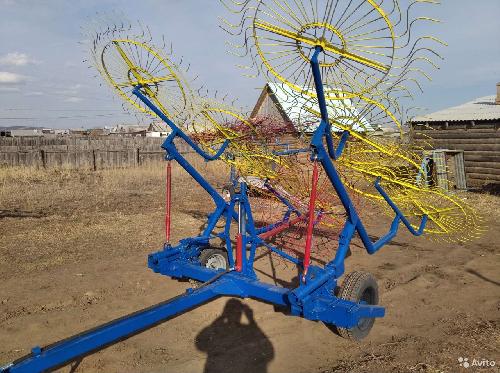

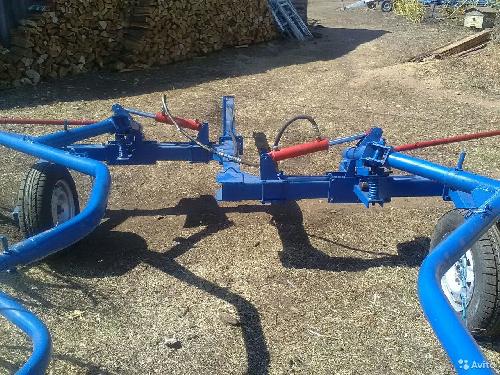

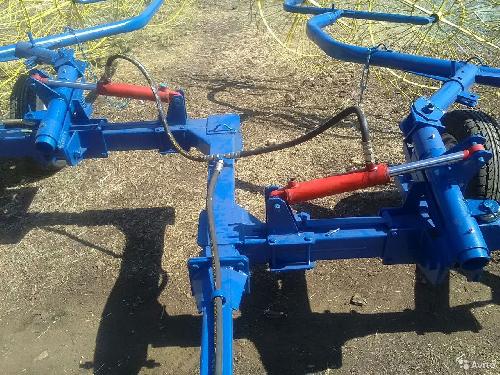

Сеноуборочные грабли ворошилки-валкообразователи ГВВ6-2гц-8/9к с двумя гидроцилиндрами,(без аналогов) производим более 17лет!Отличием нашей модели граблей с 2мя гидроцилиндрами является независимая(!!!) работа левого и правого крыла при сгребании провяленой травы! Особой технологичностью они отличаются при сгребании сенной массы при переворачивании валков для просушки: одно крыло (любое) устанавливается в вертикальное положение, а другое осуществляет процесс!ДУГИ ГРАБЛЕЙ "ПЛАВАЮЩИЕ" (тип2) и могут увеличивать захват граблей до 6,5м, в зависимости от массы травы! Третьей уникальностью является "СуперТягаБеляева",которая не только регулирует захват граблей при сгребании травы,но и снимает все нагрузки с поворотного механизма и его сварочных швов как при работе, так и при транспортировке и. увеличивает тем самым долговечность агрегата минимум в 1,5 раза!!Рабочие колеса мы производим с"плавающими" зуб"ями, срок службы которых увеличивается в 3-4 раза в сравнении с зубом,закреплённым на болтах!ГАРАНТИЯ ЭКСПЛУАТАЦИИ-10ЛЕТ!!!.

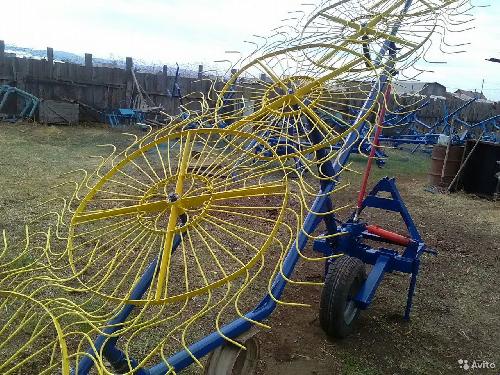

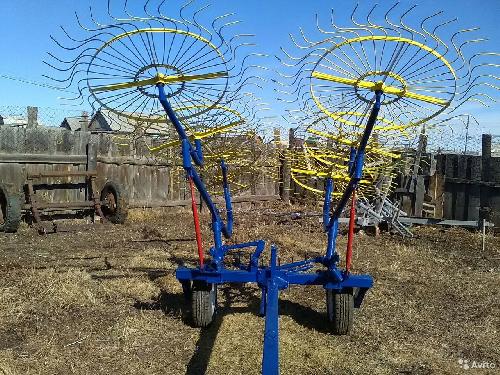

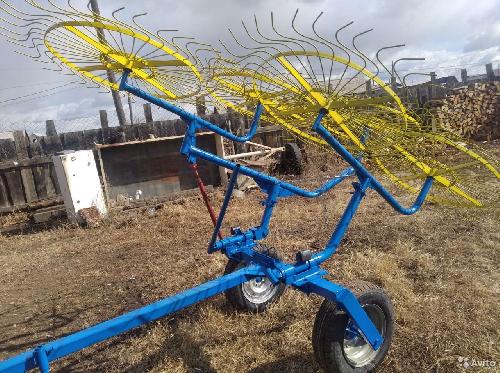

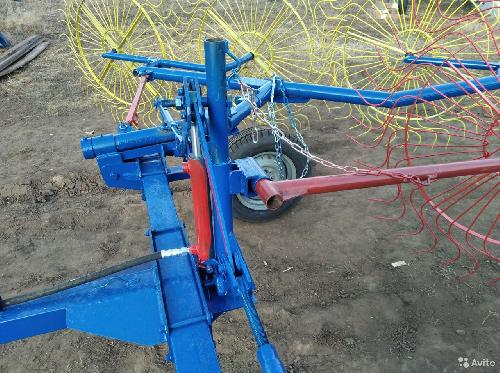

Грабли ГВВ 6-1гц-9к "Беляевские" производим с 2005года, которые имеют следующие изобретателные конструктивные доработки в сравнении с аналогами:. 1.рабочие колеса производим с "плавающими" зубьями, без аналогов! Дополнительно смазываются подшипники ступицы колеса! Соответственно, они долговечнее аналогов с креплением зубьев на болтах в 3-4 раза! 2.Применена длинная регулирующая захват граблей "СупеперТягаБеляева", снимающая статические и динамические нагрузки со сварочных узлов опорно-поворотного механизма как при сгребании провеленной травы,так и при их транспортировки!!! 3.Применены для каждого крыла опорные аммартизационные подушки, предохраняющие узлы от разрушения! 4.Применены ходовые колесаR13 большого размера, предохраняющие зубья от поломки на ямках! 5. Укорочены "ноги" граблей, снимающие нагрузки на крепящие их болты! Все изобретательные доработки увеличивают сроки эксплуатации граблей как минимум в 1,5 раза в сравнении с другими аналогами!

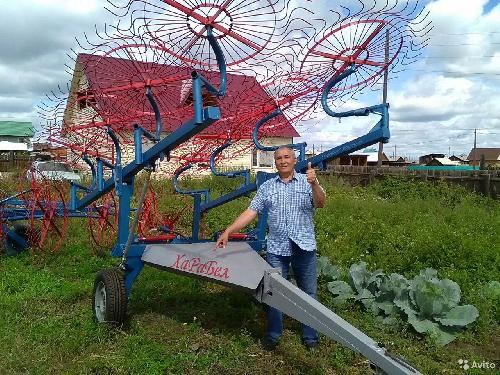

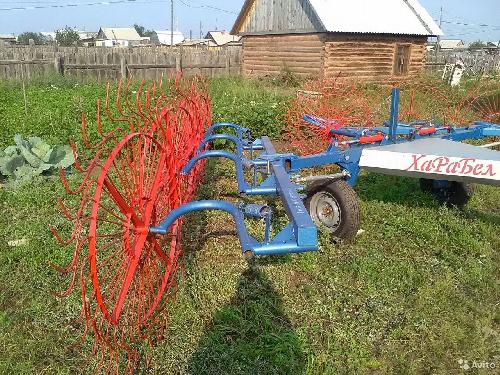

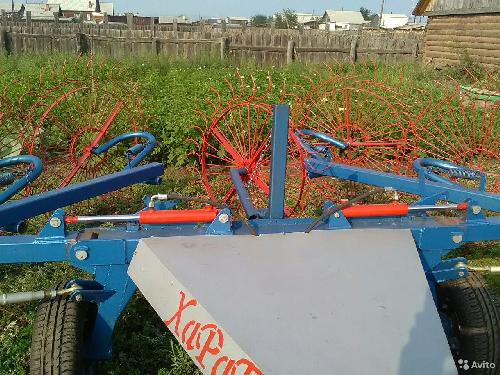

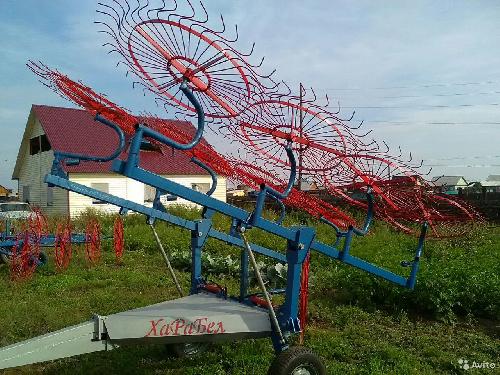

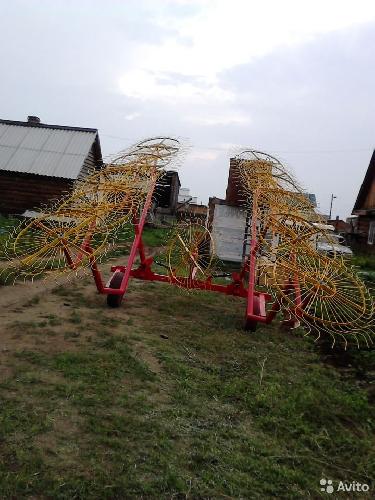

Грабли валковые ITAL-RUS: ГВВ-6-2ГЦ-9К выполнены коллективом ИП Беляев С.Д. под заказ в соответствии с импортной аналогом и названы "ХАРАБЕЛ-l". Технологически зарубежные грабли не отличаются от российских и состоят из 9 рабочих колёс,по 4-и Саморегулирующихся колеса слева и справа и одно колесо посредине. НО....конструктивно,российские грабли значительно уступают аналогу по прочности и долговечности:КОНСТРУКЦИЯ ТРАНСМИСИИ, ПОВОРОТНЫЙ УЗЕЛ и ГРАБЕЛЬНЫЙ МЕХАНИЗМ выполнены прочно и изячно! Основные нагрузки при сгребании травы приходятся на рабочие колёса и поворотный узел, которые в Российских граблях выходят из строя после 3х-5и лет интенсивной эксплуатации! В зарубежном же аналоге тяга, регулирующая угол атаки граблей, паралельно разгружает поворотный узел от разрушительных нагрузок,а он выполнен без применения сварки и шарниром служит болт 28мм, который значительно продлевает долговечность эксплуатации граблей! В импортном аналоге очень качественно решены узлы регулировки захвата граблей и саморегулирующихся рабочих колёс! Последнии мы применяем собственной конструкции с "плавающими" зубъями,которые долговечнее импортных и отечественных "на болтах" в 3-4 раза! Грабли сконструированы очень компактно, очень удобные и безопасные при транспортировке,ширина которых составляет 2,4м!!! Применение2х гидроцилиндров делают работу крыльев независимой! Захват 6м. Гарантированный срок службы граблей 10лет!

Грабли ГВВ6-2ГЦ-9К (ХАРАБЕЛ-ll) являются очередной новейшей изобретательной моделью из серии "грабли Беляевские", выполненные в 2019 году,которые являются "гибридом" итальянской и беляевской мысли ! За основу мы взяли раму и трансмисию 2х-цилиндровых граблей "Беляевских" ГВВ6-2ГЦ-9К! Поворотный узел был выполнен жёстким,под углом 90 градусов. А грабельный брус,гусаки крепления рабочих колёс и тягу,регулирующую угол атаки применили итальянские,которые конструктивно значительно превосходят российские аналоги по прочностным качествам и долговечности! Рабочие колёса мы применяем свои долговечные, с "плавающими" зубъями! Грабли успешно прошли испытания.За сезон ими было убрано сенажной массы на площади более 1000га при неблагоприятных погодных условиях,когда часть скошенной комбайном травы попали под дожди и валки были "прибиты" ими.При сдваивании этих проросших валков на грабли приходилась 5-кратная нагрузка (?!) на все узлы и агрегаты! Но сварка металла и рабочие колёса успешно справились при неадекватных условиях эксплуатации!!! При таком объёме работ не был сломан ни один зуб! Стоимость наших граблей в 2,5раза дешевле импортного аналога!

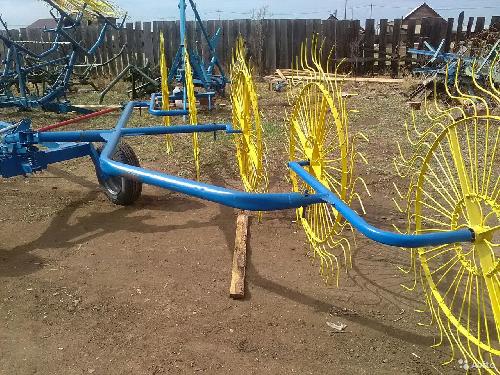

Грабли Гвв5,5-1гц-7к(3к+4к) "Беляевские"есть очередная новейшая изобретательная модель в 2020году с шириной захвата 5,5м. Грабли сконструированы по аналогии собственной изобретательной моделей из двух неравнобоких "плавающих" дуг и креплением на каждую,соответственно, по 3 и 4раб колёса!! Данная модель исключает "разбрасывание"сенажной массы крайними р.колёсами и образование завалов при сгребании средней и большой травы!!! Провяленная масса даже"тяжёлых" трав ровно ложится в пространство между третьим и четвертым рабочими колесами!!!Большую конструктивную роль играет длинная тяга, регулирующая ширину захвата граблей. В рабочем режиме при больших статические и динамических нагрузках на "поворотный узел" она разгружает сварочные швы и металл от напряжений, продляя сроки их службы! А при транспортировке стабилизирует дуги от колебаний и "сохраняет" сварку на ухабах и рытвинах !!!

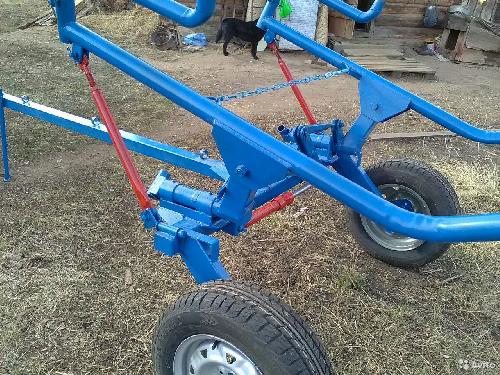

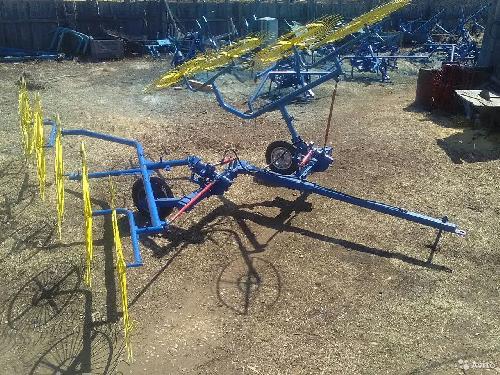

НОВЕЙШАЯ ИЗОБРЕТАТЕЛЬНАЯ МОДЕЛЬ БЕЗ АНАЛОГОВ ПО РОССИИ И ЗАРУБЕЖЬЮ!!!Грабли ворошилки валкообразователи гвв4,5-1гц-6к Предназначены для сгребания провяленной травы в валки, ворошения и переворачивания. Механизм подъема крыльев предусмотрен гидравлический и механический, т.е. предусматривается применение граблей не только для минитракторов, но и квадроциклов, а\м УАЗ, нива. Грабли имеют 6 рабочих колес с "плавающими" пальцами, долговечность которых в 3-4 раза выше, чем при креплении их на болтах!!! За два года в модель были внесены два серьёзных конструктивных изменений,без аналогов:1. уязвимый, сварочный кулачковый шарнир поворотного механизма из нижней части перенесён в верхнюю часть,но уже заменен на болтовой "вечный" шарнир d28мм!!! 2.Применена "СуперТягаБеляева", без аналога,которая не только регулирует захват граблей, но и снимает все нагрузки поворотного и грабельного механизма как при сгребании травы, так и при транспорттоовке агрегата,увеличивает сроки эксплуатации не менее,чем в1,5 раза!!! Придаёт граблям "жесткость", динамичность и лёгкость при транспортировке их на большие расстояния!! Ширина захвата их составляет 4,5 м ; вес граблей-. 220кг;ширина колеи-. 1,7м;. Колеса жигулёвские -R13.; Производительность-. 3,5га /час. ГАРАНТИЯ-10 лет!!!

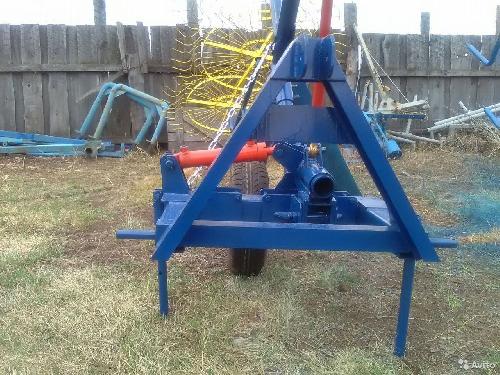

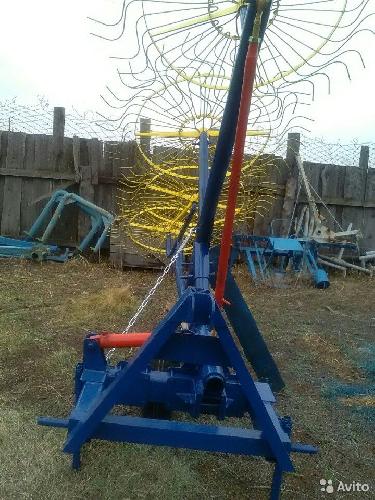

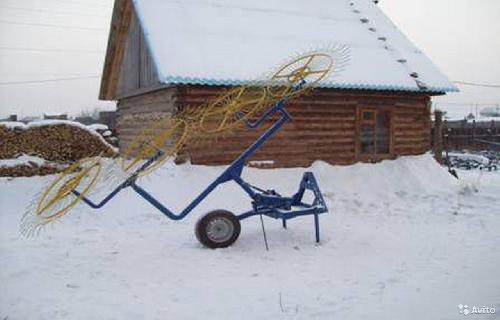

Односторонние,навесные 4х и 5и колёсные грабли "Беляевские" ГВВН3-1ГЦ-4К; ГВВН4-1ГЦ-5 являются ИЗОБРЕТАТЕЛЬНОЙ МОДЕЛЬЮ и имеют три дополнительных опции: 1- два вариант навески "на треугольник" и на "три точки". 2-опорное копирующие колесо. 3- гидроцилиндр для подъёма рабочих колёс в транспортное положение! Опорное колесо является ответственной конструкцией в копировании рабочими колёсами поверхности земли,предохраняя зубъя от повреждений на ямах , повышая при этом качество сгребания травы!!! Грабли,имея гидроцилиндр,технологичны в работе и безопасны при движении по дорогам ,удобны при въезде в узкие проезды,ворота и тд!!! Рабочие колеса имеют"плавающие зубъя,увеличивая их долговечность в 3-4 раза по сравнению с креплением их на болтах!!! КОНСТРУКЦИЯ ИМПОРТНЫХ рабочих колёс предусматривает крепления зуба на болтах,которые менее долговечны и вызывает большие нарекания со стороны эксплуатации!!!Боковые валковые грабли востребованы и конкуреноспособны!!! ГАРАНТИЯ 10ЛЕТ! Очень серъёзной модернизацией этого года является "СуперТягаБеляева"!!! Она снимает все нагрузки со сварочных узлов поворотного механизма как при сгребании травы,так и при транспортировке по ямам и ухабам, увеличивает долговечность сельхозагрегата минимум в 1,5 раза!!! Цена для4х колёсных 53тр,для 5ти колёсных -57тр.

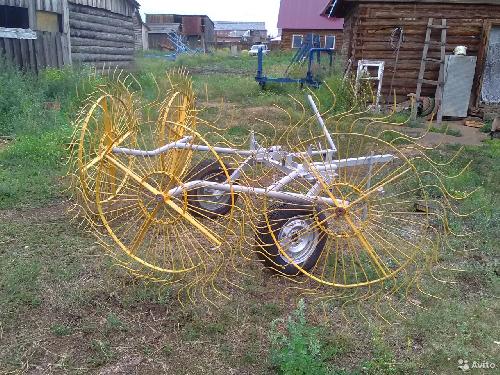

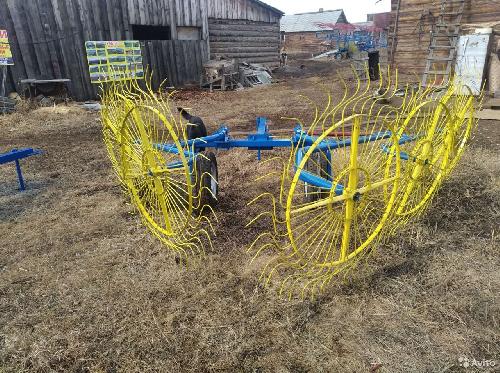

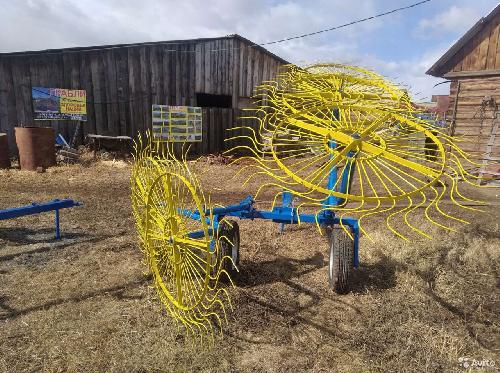

Грабли сеноуборочные, ГВВ4-5к(2+3) являются новейшей "Беляевской" разработкой 2021г и предусмотрены для минитракторов,мотоблоков,квадроциклов,а/м УАЗ и прочей техники. Ширина захвата составляет до 4,15м. Крылья предусмотрены " плавающие", неравнобокие: с одной стороны 3 рабочих колеса и другой стороны 2 рабочих колеса. Грабли механические,в транспортное положение поднимаются вручную,при помощи рычага и выполняют три операции: сгребание провеленной травы, ворошение и переворачивание вала. Зубья на рабочих колесах "плавающие" и долговечнее в 3-4раза аналогов!Считаю, что они найдут большое применение для не больших крестьянских хозяйств как по надёжности,прочности и простоте в эксплуатации, так и по привлекательной цене!!!

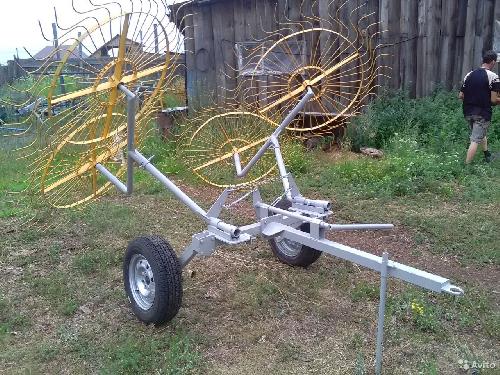

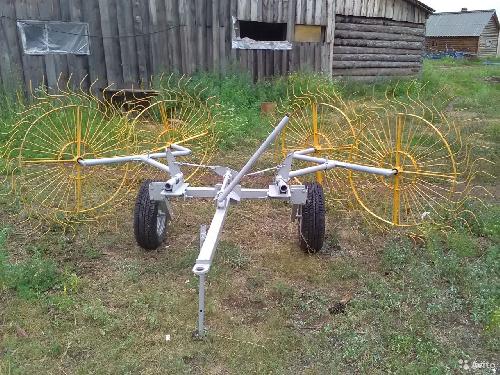

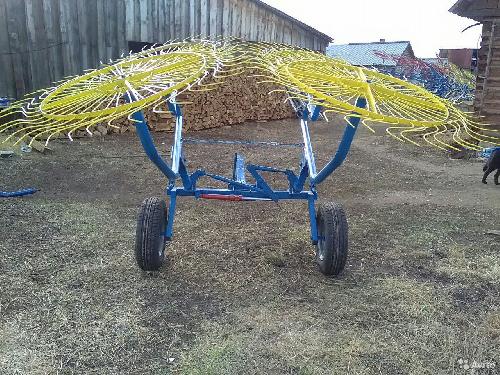

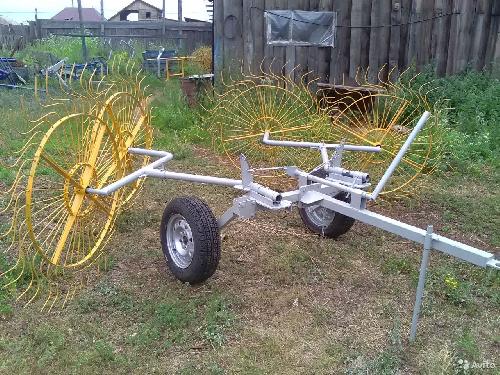

НОВЕЙШАЯ ИЗОБРЕТАТЕЛЬНАЯ МОДЕЛЬ!!!Мини-Грабли Валкообразователи ГВВ-3,2-4К универсальные и предназначены для переворачивания, ворошения и сгребания в валы провяленной травы мини-техникой: мини-тракторами, мотоблоками, а/м УАЗ и прочей техникой без гидравлики. Механизм под"ема крыльев в транспортное положение предусмотрен вручную,при помощи рычага,имеющего в комплекте. Крылья в последующим скрепляются цепью при помощи телпера. Ширина захвата сгребаемой травы составляет 3,2м и регулируется соответствующим механизмом. Вес граблей -203кг; ширина колеи -1,4м;колеса жигулёвские -R13;производительность-от,1,4до2,1га/час. в зависимости от транспортного агрегата. Рабочие колеса конструктивно предусматривают "плавающие" пальцы ,которые долговечнее в 3-4 раза,закреплённых на болтах!!!

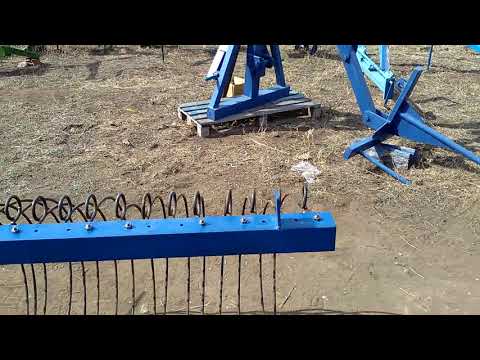

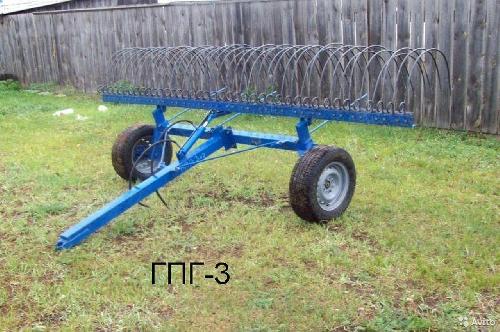

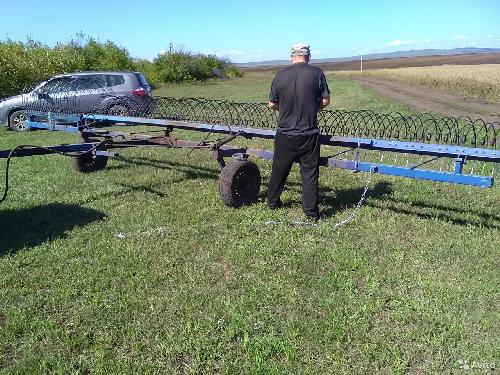

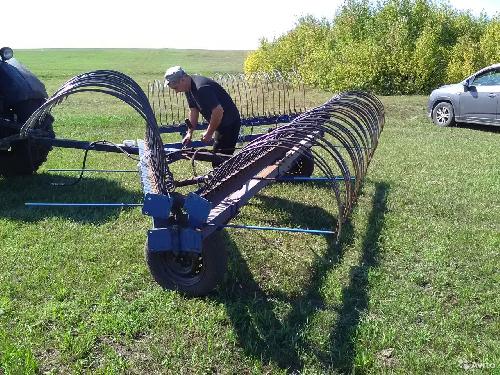

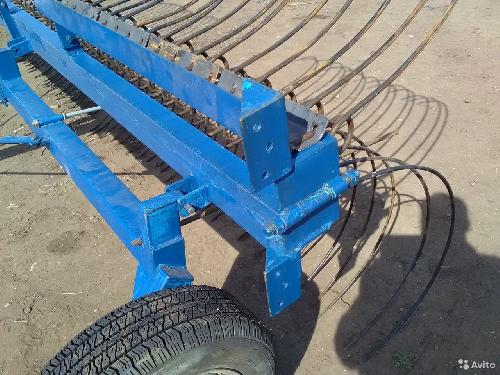

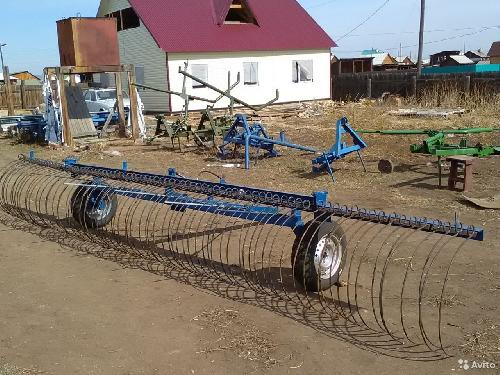

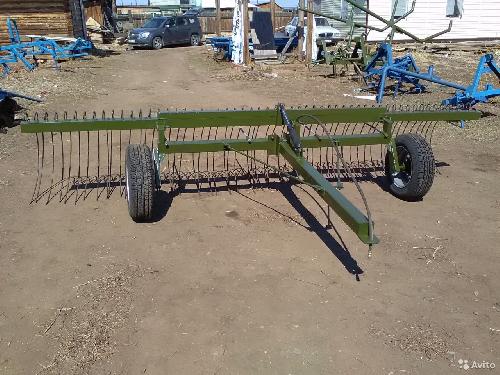

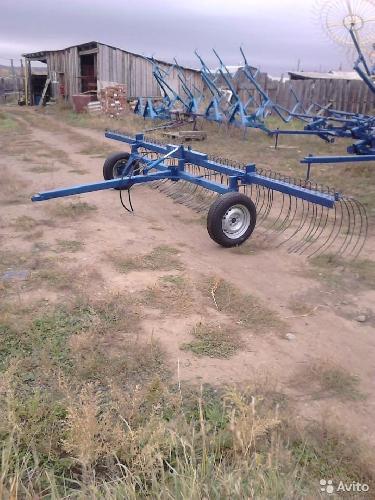

Грабли поперечные, консольно-складные с шириной захвата до 10 метров. Очень удобны при транспортировке,время сборки в рабочее положение составляет15минут. Сгребают траву по всей ширине захвата граблей очень чисто! Транспортный габорит граблей гпг8-2гц составляет 4м, гпг10-2гц соответственно 5м.

ИП Беляев производит с 2000года поперечные сеноуборочные тракторные рабли с шириной захвата 3-12,метров, а также грабли конные, мотоблочные и для а/м УАЗ и Нива. Нами были переработаны и оптимизированы конструктивно металлоёмкие Советские, вечные грабли.Они стали более экономичны, технологичны, и отвечают требованиям сегодняшнего дня по надёжности,прочности и их долговечности! Мы сконструировали новые модификации конных и мотоблочных граблей на резиновых колёсах, а также для а/м УАЗ и НИВА! Поперечные грабли "беляевские" в "лихие 90годы"выдержали конкуренцию отечественных и зарубежных аналогов и вытеснили с рынка аналоги за счёт их низких цен, качества и надёжности эксплуатации! ИП Беляев СД производит самую большую номенклатуру изделий граблей с захватом от 2,3метра до14метров! Грабли пользуются спросом от Урала и в Сибири до сих пор! Особую конкуренцию валковым граблям составляют поперечные грабли новых модификаций с шириной захвата 6м; 8м и 10м, с двумя гидроцилиндрами!
